如何測試輸送帶的張緊力是否合適?
如何測試輸送帶的張緊力是否合適?
測試輸送帶張緊力是否合適，核心是通過 **“直觀觀察 + 物理測量 + 運行狀態驗證”** 結合，判斷張緊力是否處于 “不過松、不過緊” 的合理區間(過松易打滑，過緊加速帶體疲勞斷裂)。以下是適用于不同場景的 4 種實用測試方法，從簡易判斷到精準測量逐步展開：
一、簡易直觀法：適用于日常快速檢查(無需工具，每班必做)
通過觀察輸送帶的靜態下垂度和動態運行狀態，快速初步判斷張緊力是否合格，適合一線操作人員日常巡檢。
1. 靜態下垂度觀察(空載狀態)
操作方法：停機后，觀察輸送帶在兩相鄰?fù)休佒g的下垂情況(重點看跨度較大的托輥段，如間距 1.2-1.5m 的托輥)。
判斷標準：
? 合格：兩托輥間的輸送帶下垂量(從托輥?lái)敹说綆孀畹忘c(diǎn)的垂直距離)≤ 托輥間距的 1.5%-2%(例：托輥間距 1m 時，下垂量≤15-20mm)，帶面整體平直，無明顯 “下塌”。
? 過松：下垂量>2%(如 1m 間距下垂>20mm)，帶面明顯凹陷，說明張緊力不足，易導致物料堆積、輸送帶跑偏。
? 過緊：帶面完全緊繃，無任何下垂(甚至托輥被輕微向上頂起)，說明張緊力過大，長期會拉伸帶體、磨損軸承。
2. 動態打滑與異響判斷(負載運行狀態)
操作方法：開機并投入正常負載，觀察驅動滾筒與輸送帶的接觸處，同時聽運行聲音。
判斷標準：
? 合格：驅動滾筒轉動時，輸送帶與滾筒 “同步運行”(無相對滑動)，無 “吱呀” 摩擦異響，物料輸送平穩無卡頓。
? 過松：滾筒轉動但輸送帶 “慢半拍”(出現打滑)，接觸處有摩擦異響，嚴重時帶面局部發熱(用手觸摸帶面邊緣，有明顯燙感)，甚至物料無法向前輸送。
? 過緊：運行時托輥、滾筒軸承處有 “嗡嗡” 異響(軸承負荷過大)，輸送帶運行速度無異常，但長期會導致帶體伸長加速、接頭開裂。
二、按壓測試法：適用于中小型輸送帶(需簡單工具，每日 / 每周檢查)
通過外力按壓帶面，根據反彈力和下沉量判斷張緊力，適合帶寬≤1.2m、托輥間距≤1.5m 的輕型 / 中型輸送帶(如電子、食品行業的 PU/PVC 帶)。
1. 操作步驟
停機并確保輸送帶空載，選擇兩托輥中間的帶面(避開接頭處)作為測試點;
用直徑 30-50mm 的圓棒(或手掌根部)垂直按壓帶面，施加均勻力(約 50-100N，相當于 5-10kg 的力，可通過按壓手感控制);
測量按壓后帶面的下沉量(從原帶面位置到按壓最低點的距離)。
2. 判斷標準
? 合格：下沉量為 10-20mm(根據帶體厚度調整：薄帶<10mm 厚，下沉 10-15mm;厚帶>10mm 厚，下沉 15-20mm)，按壓后帶面能快速反彈，無 “松軟” 感。
? 過松：下沉量>20mm，按壓時手感 “軟塌”，反彈緩慢，說明張緊力不足。
? 過緊：下沉量<10mm，按壓時明顯費力，帶面僵硬，反彈過快，說明張緊力過大。
三、張緊行程測量法：適用于帶張緊裝置的輸送帶(需記錄對比，每月檢查)
通過測量張緊裝置的實際行程與 “極限行程” 的差值，判斷張緊力是否還有調整空間，適合帶螺旋張緊、重錘張緊或液壓張緊的輸送帶(如物流、化工行業的橡膠 / 聚酯帶)。

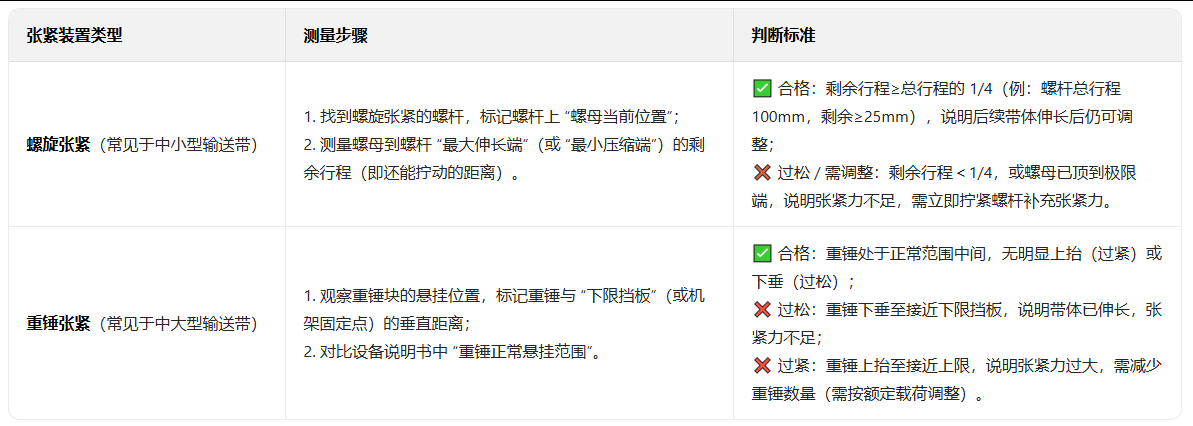

1. 不同張緊裝置的測量方法
2. 關鍵注意點
需定期記錄張緊行程(如每周記錄 1 次)，對比行程變化：若 1 個月內行程減少超過總行程的 1/5.說明帶體伸長過快，需檢查是否存在超載、帶體老化等問題。
四、專業儀器測量法：適用于高精度要求場景(需專用設備，季度 / 半年校準)
當輸送帶用于精密輸送(如電子元件、醫藥包裝)或大型重載線(如礦山、港口)時，需用專業儀器精準測量張緊力，避免因張緊力偏差導致產品損壞或設備故障。

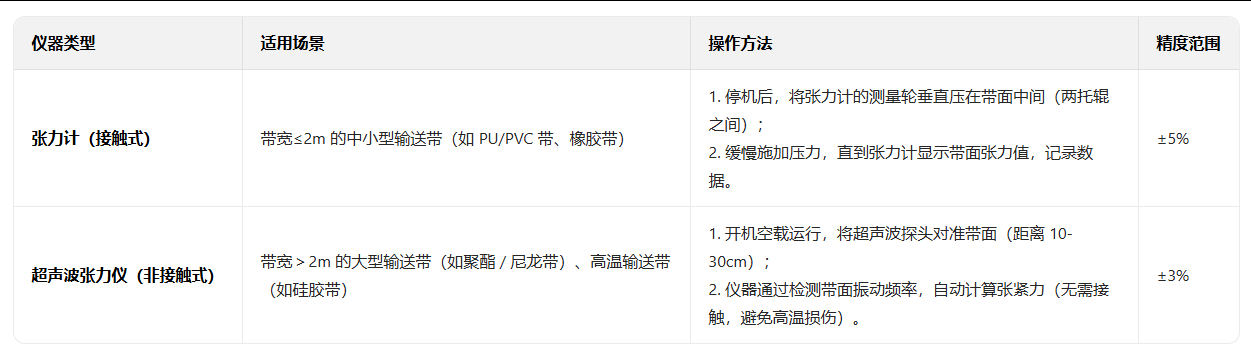

1. 常用儀器與測量原理
2. 標準值參考(需結合設備說明書)
不同材質、規格的輸送帶，張緊力標準值差異較大，以下為常見場景參考：
輕型 PU 帶(帶寬 500mm，帶厚 2mm)：張緊力 50-80N/m(每米帶寬的張力);
中型橡膠帶(帶寬 800mm，帶厚 5mm)：張緊力 150-200N/m;
重型聚酯帶(帶寬 1200mm，帶厚 8mm)：張緊力 300-400N/m。
五、測試后的調整原則(關鍵!避免過度調整)
“微調為主，分次調整”：
若張緊力不足(過松)：螺旋張緊每次擰動螺桿 1-2 圈，重錘張緊每次增加 1-2 塊重錘(每塊重 5-10kg)，調整后開機試運行 5-10 分鐘，再用上述方法復測，直至合格。
若張緊力過大(過緊)：螺旋張緊每次擰松螺桿 0.5-1 圈，重錘張緊每次減少 1 塊重錘，避免一次性松太多導致打滑。
負載狀態下最終驗證：
調整后需投入正常負載運行 1 小時以上，確認無打滑、無跑偏、無異常異響，且?guī)嫦麓苟确蠘?biāo)準，才算調整到位。
通過以上方法，可覆蓋從日常快速檢查到精準校準的全場景需求，核心是 “避免僅憑經驗判斷”，結合數據(如下垂量、行程、張力值)和運行狀態，確保張緊力始終處于合理區間，既能防止打滑，又能避免帶體過度疲勞，延長輸送帶壽命。
